2023年度
建筑组
(一)總體介紹

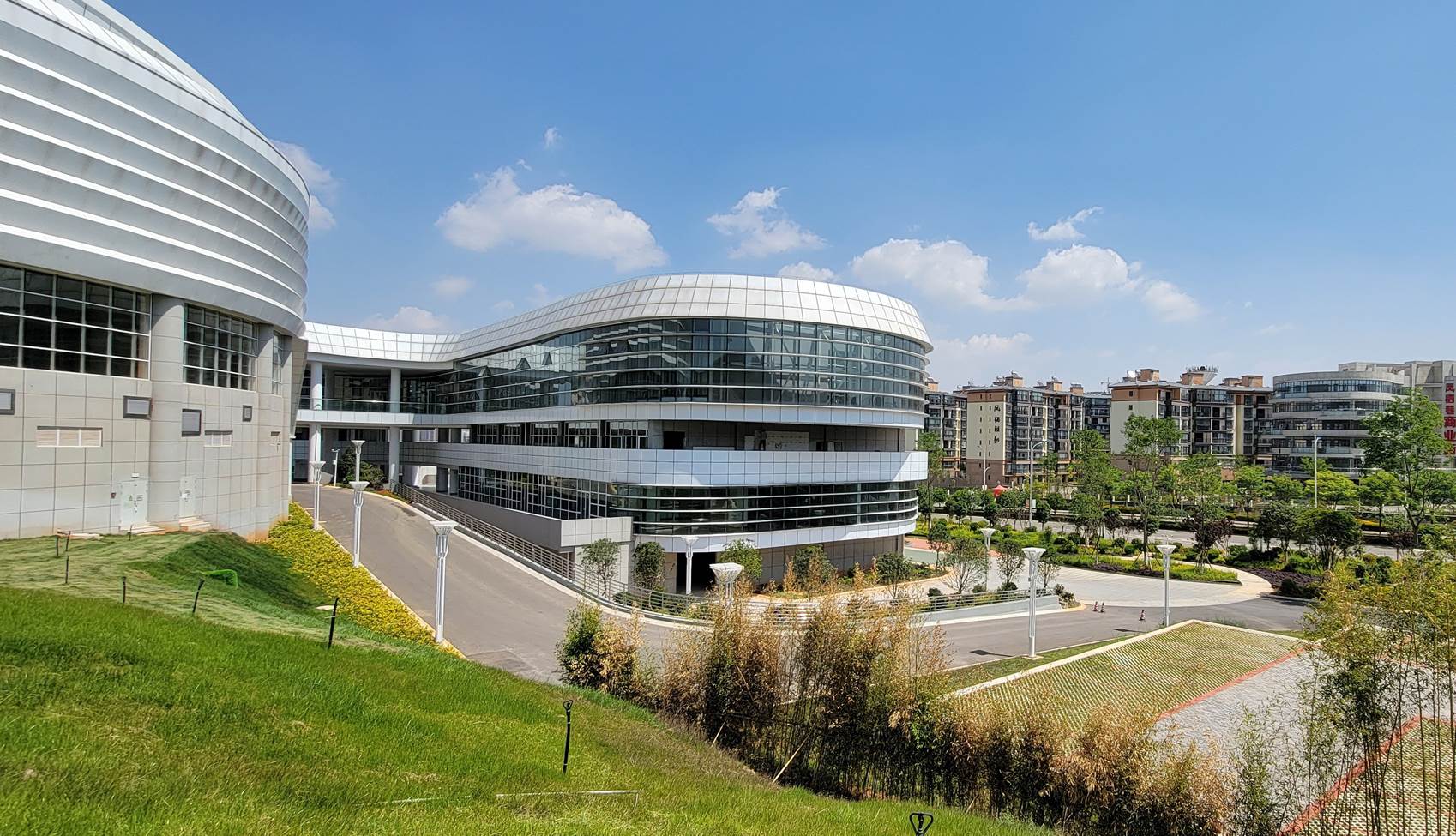

1.項目名稱：曲靖經濟技術開發區職工服務中心建設項目
2.項目地點：位于曲靖市經濟開發區勝峰西路與滬昆鐵路交匯區西南側，北臨緯二路，東臨勝峰西路，南臨滬昆鐵路，西臨金湘源小區
3.建設單位：曲靖經濟技術開發區總工會
(二)項目規模
本項目總用地面積29828.5㎡，總建筑面積：15402.62㎡，容積率0.51，建筑密度20.64%，綠地率43.3%。
本項目分為A、B兩棟，A棟建筑面積9438.36平方米，高度為19.1米，共4層, 第一層為職工服務大廳，設有醫療互助、招聘就業、生活救助、工會業務、信訪接待等服務窗口；第二至四層為文化服務用房。B棟為訓練館，建筑面積5541.16平方米，高度為23米，共2層，第一層為游泳訓練館，二層為羽毛球和籃球訓練館。連廊部分，建筑面積423.1平方米，連接兩棟建筑。
(三)復雜程度
職工服務中心項目用地整體呈南高北低，場地內地形復雜，高差較大，由南向北，高差可達30米，局部坡度大于45°。同時要安放辦公樓及訓練場館兩個較大體量建筑，對建筑的空間、形態及結構都有著極大的挑戰。
(四)影響程度
職工服務中心2019年開始建設，目前已成為曲靖市輻射廣大職工的前沿陣地。曲靖市經開區職工服務中心與市總工會共建、共管、共用、共享，為轄區職工提供工會業務咨詢辦理、運動健身、愛心幫扶、文化展示、技能培訓教育等服務。在項目組各方單位的通力配合下，職工服務中心已成為曲靖片區環境最好功能最全、服務最優的職工服務中心。
(一)城市節點
曲靖經開區中心基地位于城市兩條主干道交叉口，同時又毗鄰國家重要交通干線滬昆鐵路。
(二)場所回應
用地整體呈南高北低，場地內地形復雜，高差較大，由南向北，高差可達30 米，局部坡度大于45°。根據用地現狀，將地形分三臺，進行設計。A 棟建筑為文化主服務樓，位于較為平緩的第一臺，B棟建筑隨山勢拾級而上是職工運動健身的體育場館，圓形的體育館造型，大氣穩重，時尚運動。道路之間的連廊，聯系了運動體育館和文化活動主樓之間的關系，使得前后建筑融為一體，自然流動。
本工程為坡地建筑，采用了依山就勢的設計理念，從而形成吊腳結構，為了消除短柱區域和長柱區域之間的剛度差異較大的不利因素，在長柱區域?qū)ΨQ設置了剪力墻，從而使結構剛度分布均勻，提高了整體抗震能力。
(三)空間流動

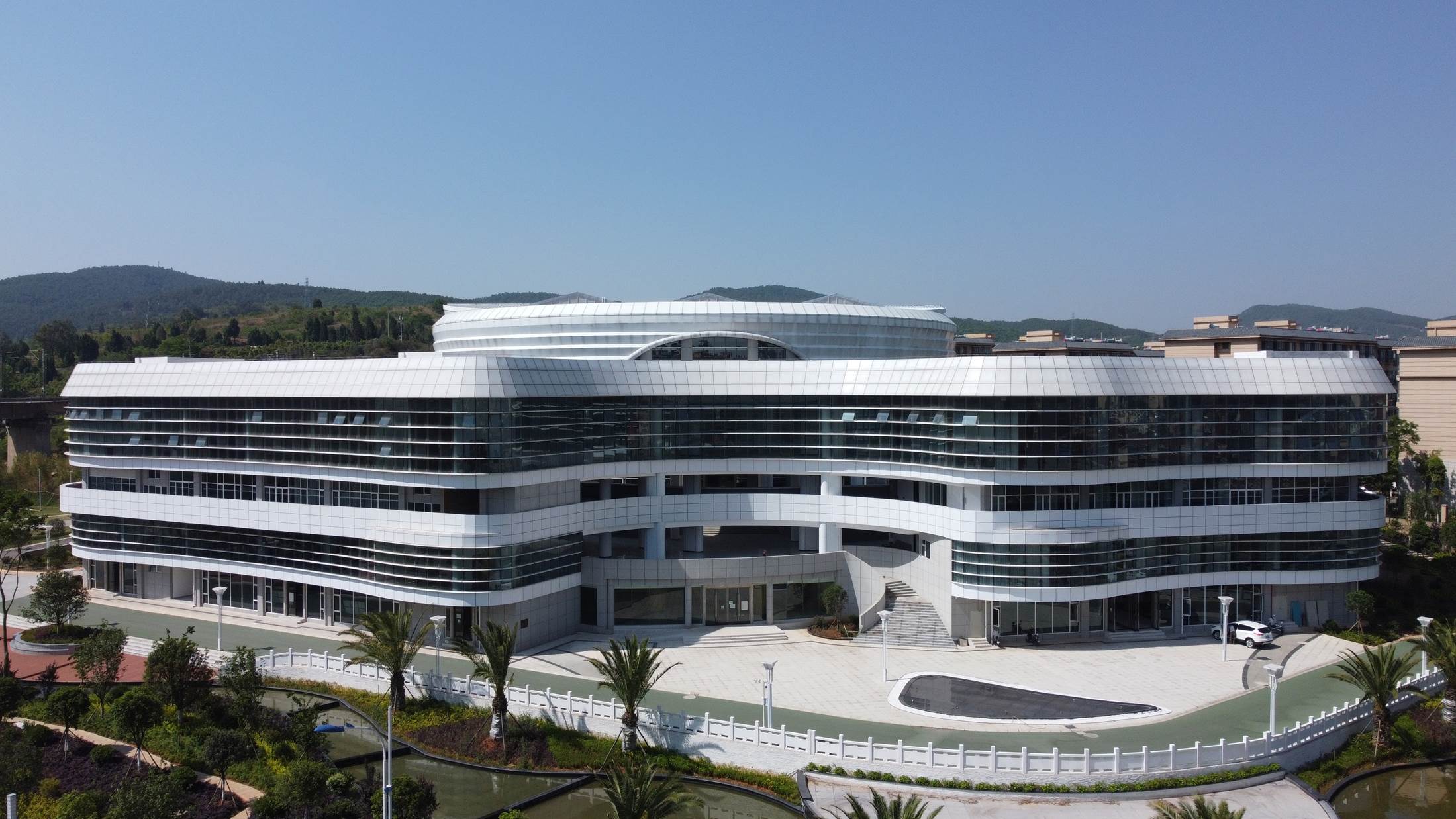

A 棟建筑為職工文化樓，主要以服務職工，組織職工學習、培訓、讀書、休閑及活動為主要功能。一層主要前半部分為臨時的服務辦公用房，后半部分依靠山體山勢為機動車車庫，從停車場可方便進入建筑內部。入口的大踏步，將人們直接從一層引入二層服務大廳，中間形成的大平臺和錯層建筑形式，為職工提供文化展示的區域，三層為書吧和活動的區域。從電梯直接上到四層，是運動健身房及部分影視放映的功能，由天橋可以直接連接到網球場館，形成整層布局的運動區域。
B 棟為職工訓練館，兼顧游泳館和三塊網球場地。運動館的主要入口設置在場地內道路標高1915 的位置，同時也可從A 棟二層大踏步樓梯上到運動館主入口位置，雖然無形間增加了人們的運動量，但充分發揮了運動的價值和意義。在運動館的背后同時設置了室外籃球場地和室外疏散場地。
(四)建筑造型
建筑造型取“如魚得水”之意，同時曲線的的橫向線條與曲靖山地的等高線地形特點相得益彰，既充分考慮建筑的在地特點，同時也不失建筑現代、時尚、大氣、自由的造型意向。建筑在道路交叉口處做凹進造型，形成兼容并蓄之勢。建筑分為前后兩部分，A 棟布置在場地較為平緩的北部，聯系在一起，如魚尾一般自然舒展開了，同時，流動的曲線造型，也成為城市景觀中一道靚麗的風景線。兩棟建筑雖相互獨立又緊密相連，空間流動自然順暢。
(五)表皮張力

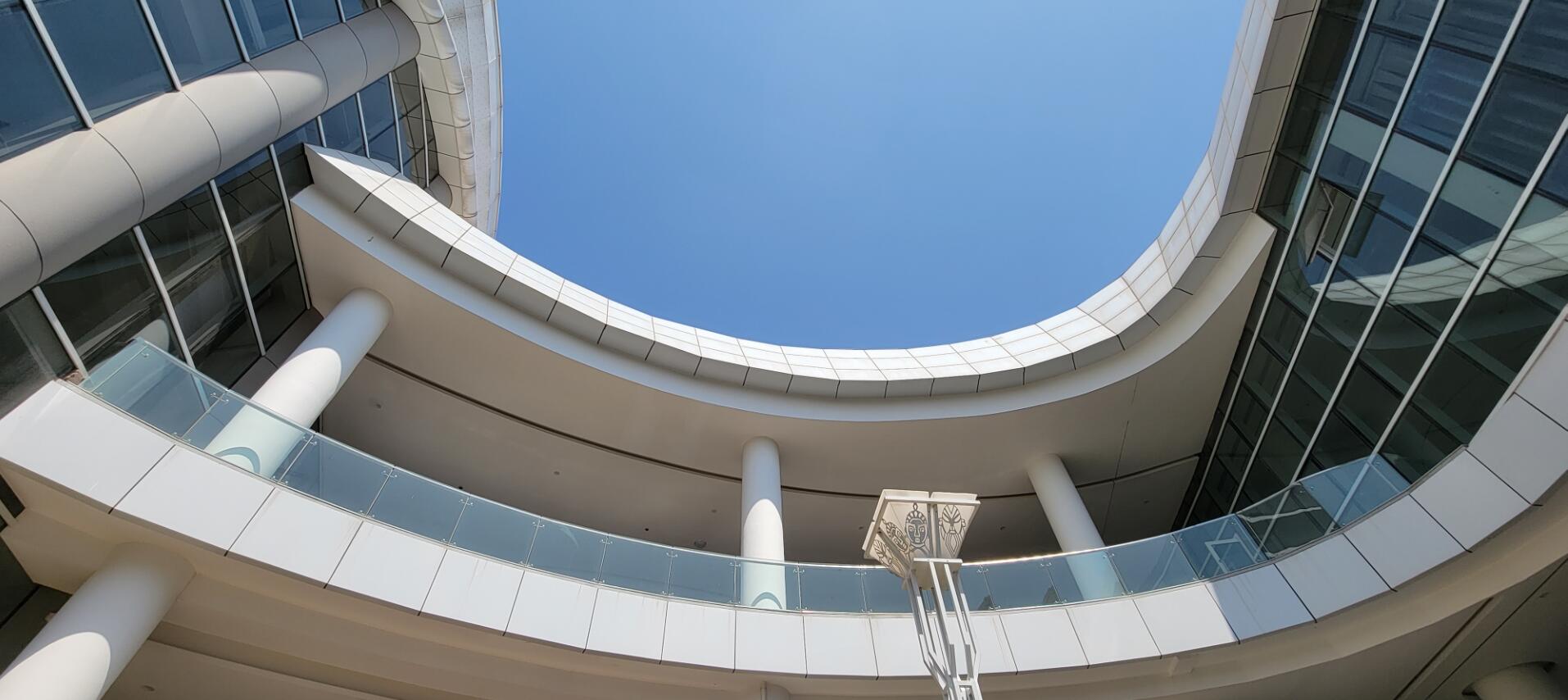

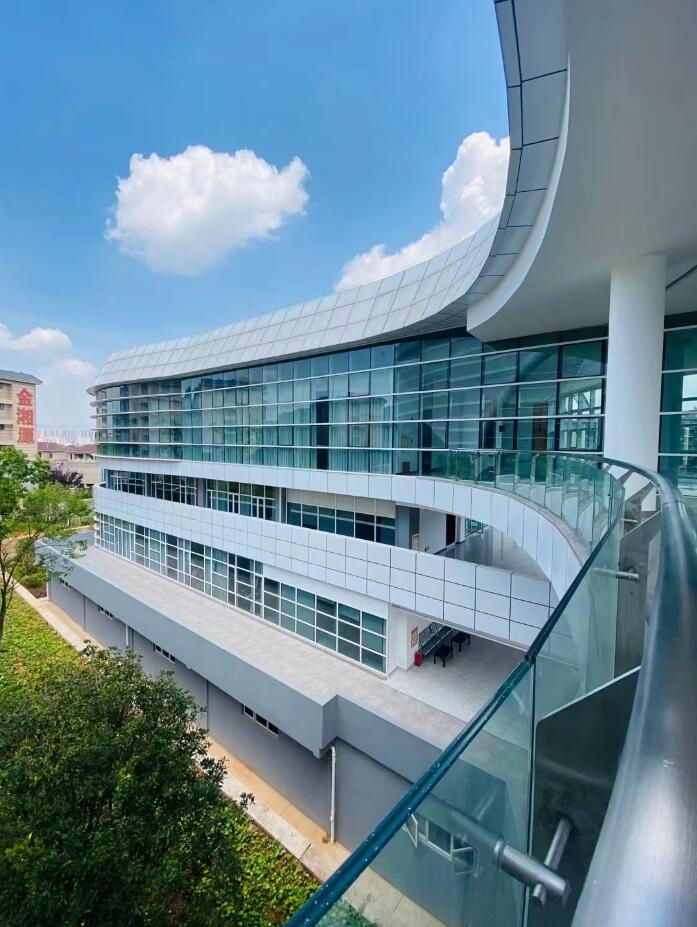

A棟建筑空間形式具有開放性和包容性，色調韻律感強，作為職工文化館具有現代特色，又可作為形象展示。
B棟職工訓練館平面為圓形，立面整體以玻璃幕墻為底，白色穿孔板百葉覆蓋，橫向線條為主。穿孔板在光影的變化下呈現出一種韻律感、漸變感，將時光的變化融入建筑，使整個建筑生動起來。作為訓練館具有現代特色，又別具一格，與文化館立面遙相呼應。
(六)吊腳結構
本建筑門廳和游泳池上方跨度較大，為了減少撓度，增強框架柱的抗震能力，此部分框架柱及框架梁采用了型鋼混凝土。
(七)采用大跨度屋面異形桁架
羽毛球館、籃球館、網球館上方形成大空間，大跨度結構，且綜合考慮大空間屋面的曲折造型，結構采用了鋼管桁架，桁架兩端設置牛腿，總體形成了一個傳力直接合理的結構體系，且符合建筑師意圖，美感十足。
