2023年度
建筑组
云南省農業職業技術學院茭菱校區位于昆明市五華區茭菱路128號。經專業機構檢測并經省住房和城鄉建設廳復核，學校茭菱校區D級危房面積為1.91萬平方米，占茭菱校區總建筑面積的80.3%。大面積危房對師生生命安全構成了重大威脅，排危工作勢在必行。新建項目宗地面積24263.94㎡，凈用地面積23845.72㎡，為云南農業職業技術學院排危與新建項目，用地四周均為規劃道路，交通便利；項目用地地勢平坦，用地較規整。設計總建筑面積59697.74㎡，其中地上新建建筑面積40445.59㎡，地上保留建筑面積4214.20㎡，地下建筑面積15037.95㎡，容積率1.87；建筑基底面積6318.31㎡，建筑密度26.50%；綠地面積7431.69㎡，綠地率31.17%。
對于學校建筑各功能需求而言，用地面積明顯較為緊湊，結合周邊環境條件，考慮將建筑做整體設計，節約用地，同時形成大氣、舒張的建筑形象。規劃設計理念為“一心一軸”的總體布局，整體形成有序、簡潔明朗的空間秩序感：
一心：以新建教學樓與學生宿舍樓為學校功能中心。新建宿舍A1棟、教學樓A2棟通過連廊連接，宿舍樓B1棟與學生餐廳B2棟同樣通過連廊連接，成為交通、空間使用上的中心。
一軸：“飛虎樓歷史文化軸線”是設計中貫穿場地南北向的軸線，既是校園的景觀主軸，也是體現校園文化的歷史軸線。
該軸線從茭菱路起，兩翼串起校園核心功能區（新建A、B棟校舍）、原有建筑（報告廳及多功能教室），中心飛虎樓矗立，沿線整合農業景觀、校史展示、農耕文化等展示內容，止于滇緬大道，形成該校區功能和精神文化上的雙重軸線。
校園建設合理控制主要建筑高度、朝向，建筑形體，降低前期建設投資成本，采用合院理念，合理布局校園空間，創造有利于建筑自然通風的場地風環境。同時結合校園內道路，廣場，綠地等空間載體，打造“海綿校園”。
項目屬于裝配式高層公共建筑，主體結構采用鋼結構+桁架結構、減震技術采用屈曲約束支撐（BRB），樓板采用桁架樓承板、墻體采用蒸壓加氣混凝土墻板；項目還屬于高層連體結構，連體位置位于A棟在38.4米、34.8米等位置，采用滑動鋼球支座等技術。
建筑設計技術特色：
在總圖布置中，考慮到學校形象、功能使用等因素，特別是位于用地北側的飛虎樓作為昆明歷史文化脈絡的重要建筑，需要對其進行特殊處理。設計決定對“飛虎樓歷史文化軸線”進行強調與延續。通過中軸線串聯學校功能區，主軸作為校園的形象入口（平時主要為人行出入口，緊急時消防車出入口），展示農業景觀、校史、農耕、蠶桑學堂等本校特有文化；主要新建區域集中于軸線西側，包括學生宿舍、教學樓、餐廳、地下非機動車及機動車停放等，軸線東側主要為現狀保留可繼續使用的建筑，教學樓、報告廳及教師周轉房位于該側。軸線兩側設計景觀同時作為靈活用地，保證了學校之后進行其他用途的可能性。

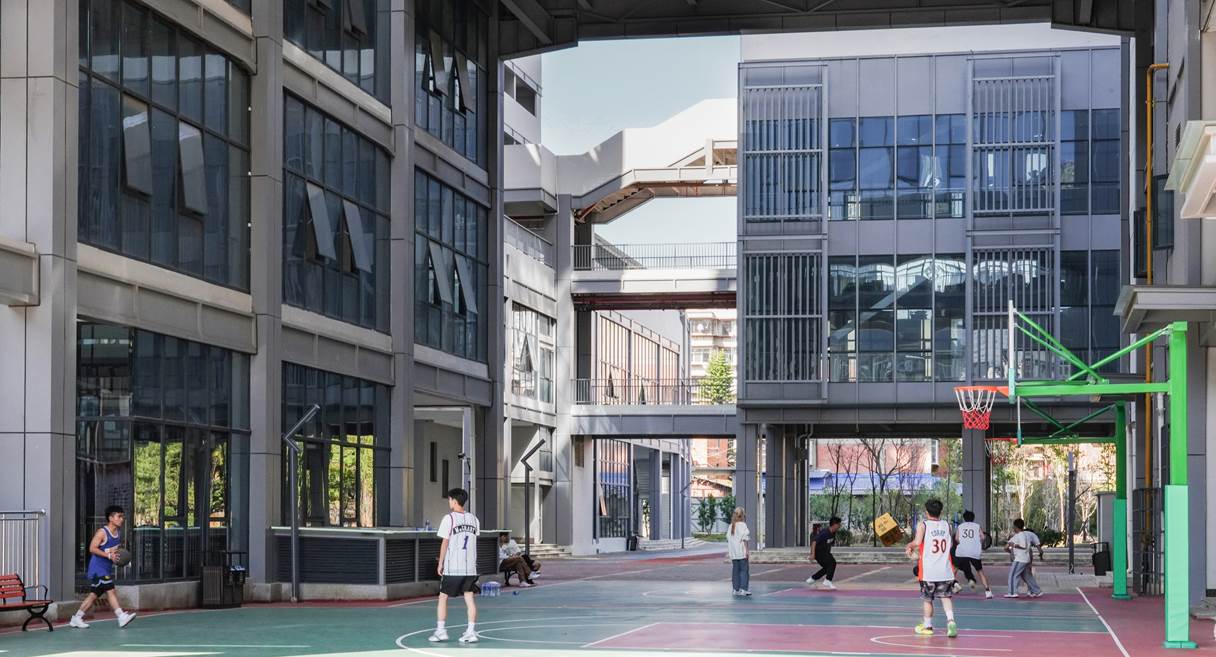

建筑外立面造型設計遵循現代主義風格，外立面造型簡潔不失特色，同時根據學校教育建筑的特點，部分底層進行架空與灰空間設計，增加趣味性與學生的活動空間。
結構設計技術特色：項目主體采用鋼框架+桁架結構體系，項目采用屈曲約束支撐技術，BRB采用等代普通支撐進行主體結構設計，BRB既提供主體結構側向剛度，同時在中震大震下發揮耗能作用。等代過程需要滿足桿軸向剛度和連接單元軸向剛度匹配。對于BRB與框架梁連接位置進行子結構分析設計，同時需要考慮樓板對子結構影響，對連接節點位置進行樓板栓釘?shù)膶ｍ?xiàng)設計。
A棟高空38.4米標高位置有兩個結構單元的連體結構，連廊做法需要滿足大震下的變形要求，支撐連廊的構件和連接要滿足中震彈性要求，需要詳細設計連接節點詳圖，滿足變形要求；對于高空連廊還存在不確定風險等因素，采用了防墜落措施等構造要求。
項目采用BRB噸位最小為500kN，最大為2000kN，對于高位鋼球支座變形最大位移要求500mm，BRB布置根據建筑功能和墻體位置等合理布置，方便建筑使用功能要求。
項目主體結構采用鋼結構，墻體采用蒸壓加強混凝土墻板，樓板采用桁架樓層板，外立面采用玻璃幕墻和鋼結構格柵，項目裝配率約85%，大幅度提高現場施工速度。結合墻板平整度還有效減薄了面層厚度，提高墻體平整度。主體結構構件采用工廠預制現場拼裝，大幅度提高現場施工進度，做到連續性安裝，減少現場焊接量，大大提高整體結構抗震性能。
設備專業技術特色：
給排水專業：
項目功能復雜、用水量大、用水需求多種多樣，給排水專業在滿足建筑舒適、適用、安全、衛生等要求下，嚴格遵循節能、節地、節水和保護環境的原則進行設計。
主要設計有：生活給水系統、熱水系統、污廢水系統、雨水系統、消火栓系統、自動噴水滅火系統、氣體滅火系統、實驗室廢水處理排放系統等。充分利用市政壓力采用分區供水，市政水壓不足的樓層采用變頻供水設備供水；熱水系統采用太陽能與建筑一體化設計理念，充分利用太陽能、空氣源熱泵等可再生能源組合加熱的方式制備熱水；排水采用雨污分流、污廢合流制，餐飲廢水先經隔油池處理后和生活污水匯集至化糞池處理后，優先進入中水處理站處理回用，多余的污水排至市政污水管網；雨水秉持海綿城市低影響開發理念，采用下沉式綠地、透水鋪裝地面及滲透雨水口等就地入滲，實現源頭雨水的徑流總量、峰值和污染控制；實驗室廢水單獨設置專業的處理設施，處理達標后排放至市政污水系統。
電氣專業：
項目為高等院校，需充分考慮供電的可靠性，合理性與經濟性，結合項目特點，電氣專業合理配置配變電所，使其位于負荷中心，控制變壓器供電半徑不大于200米，變壓器采用SCB14型，三相配電變壓器的空載損耗和負載損耗不高于現行國家標準《三相配電變壓器能效限定值及能效等級》GB20052規定的能效限定值。合理確定供配電系統，采用樹干式與放射式相結合的配電系統，低壓配電系統采用三相供電，盡量使三相負荷平衡，三相負荷的不平衡不大于15%；合理選擇電纜、導線截面、線路路徑，采用銅芯電纜、導線，減少配電線路中的電能損耗；采用高效光源、高效燈具，一般工作場所采用細管直管熒光燈和緊湊型熒光燈，盡量利用天然光；公共照明、動力分類計量。
弱電設置安全防范系統（由入侵報警系統、視頻安防監控系統、出入口控制系統、電子巡查系統、停車庫管理系統等組成），有線電視、綜合布線系統、視頻監控系統、廣播系統。
暖通專業
1.工程所在地屬溫和地區，冬無嚴寒，夏無酷暑，氣候條件良好。各房間通風設計本著“被動措施優先，主動措施優化”的原則，結合建筑設計，合理利用各種被動式通風技術強化自然通風，優化室內氣流組織，提高通風效率。既能滿足室內環境舒適度需求，同時也滿足節能環保的綠色建筑標準。
2.平時通風系統結合消防系統設置，使其達到綠色建筑的要求。
3.針對暖通設備在運行過程中產生的噪聲、振動等因素對周圍環境的影響，在通風系統上設置了有效的消聲減振措施；同時對于廚房排油煙系統，對油煙進行凈化處理達標后排放。
