項目地位于昆明市五華區萬科城片區，北側為城市主干道路王筇路;東側片區城市支干道路;西側為高速公路昆武高速;南側為城市主道路。場地北高南低，西高東低，場地最大高差為1.0m。
項目總用地面積為35875.48m2，屬于A4體育用地；總建筑面積為49098.74 m2，其中地上32513.67 m2，地下16585.07 m2；規劃考慮機動車數量為440輛，非機動車位310輛；項目容積率為0.91，建筑密度為36.75%，綠地面積為9453.19 m2，綠地率為26.35%。
本工程為多層公共建筑（地上3層，建筑高度23.9米、地下一層），建筑性質為丙級體育館。本項目總體規劃以體育、文化、藝術、娛樂以及教育一體化的設計思想，將本設計定義為以服務城市功能為主、兼顧社區服務為輔的設計原則，在各層平面中依次布置了籃球比賽與訓練、游泳、乒乓球、臺球、棋牌、健身中心等不同功能運動、活動設施，充分滿足了片區內全民健身運動的需求。

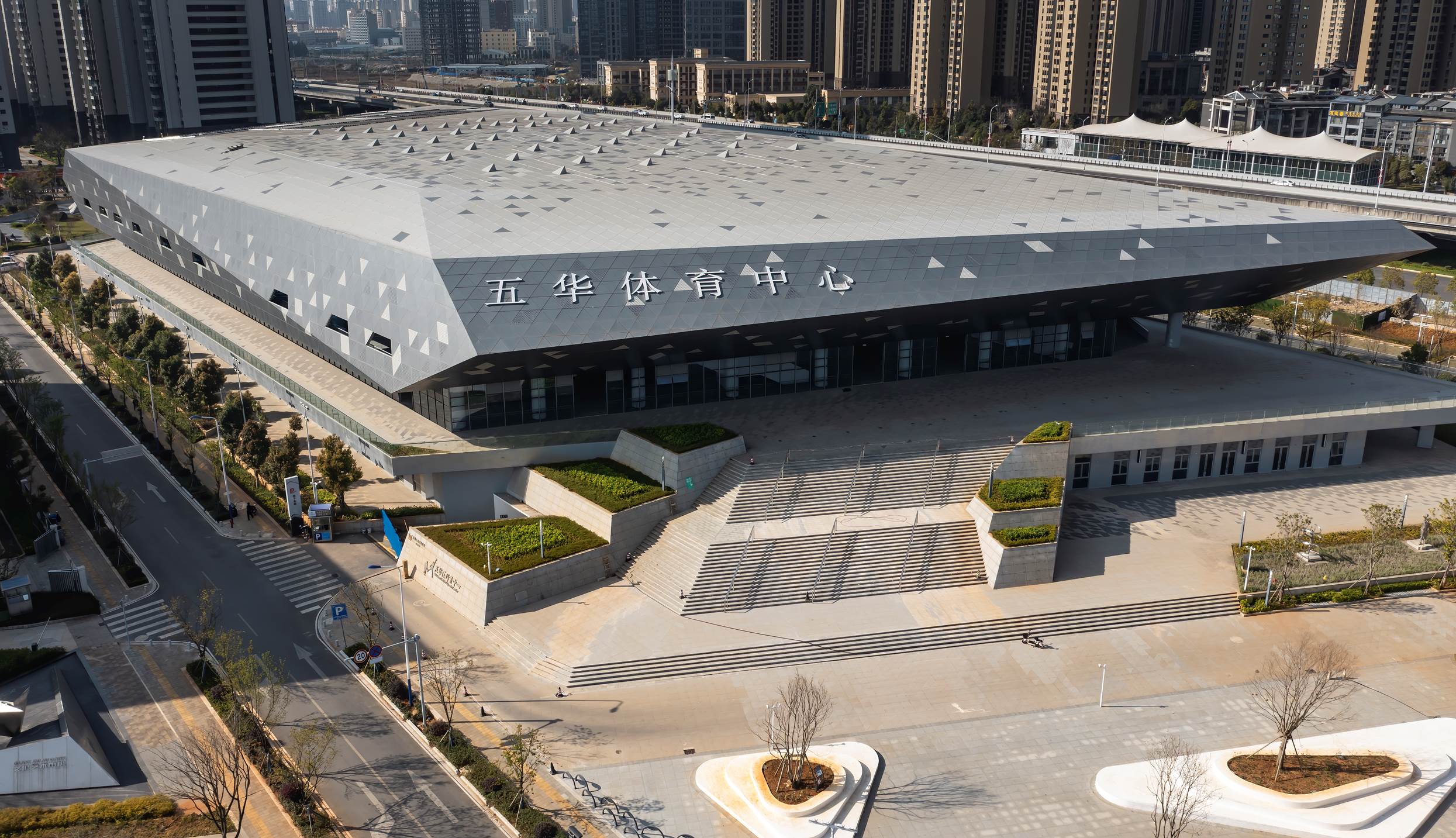

項目規劃立足于用地現狀和周邊環境，在充分利用基地現有周邊資源的基礎上進行規劃設計。周邊分布高速公路、住宅小區、商業中心等，設計注重運動空間的趣味性營造，以創造運動空間的環境。巨大的臺階在空曠的場地上塑造出如山丘版的起伏，與遠處連綿的山巒遙相呼應，成為城市的新地標，也引導著人們走向場館的入口。

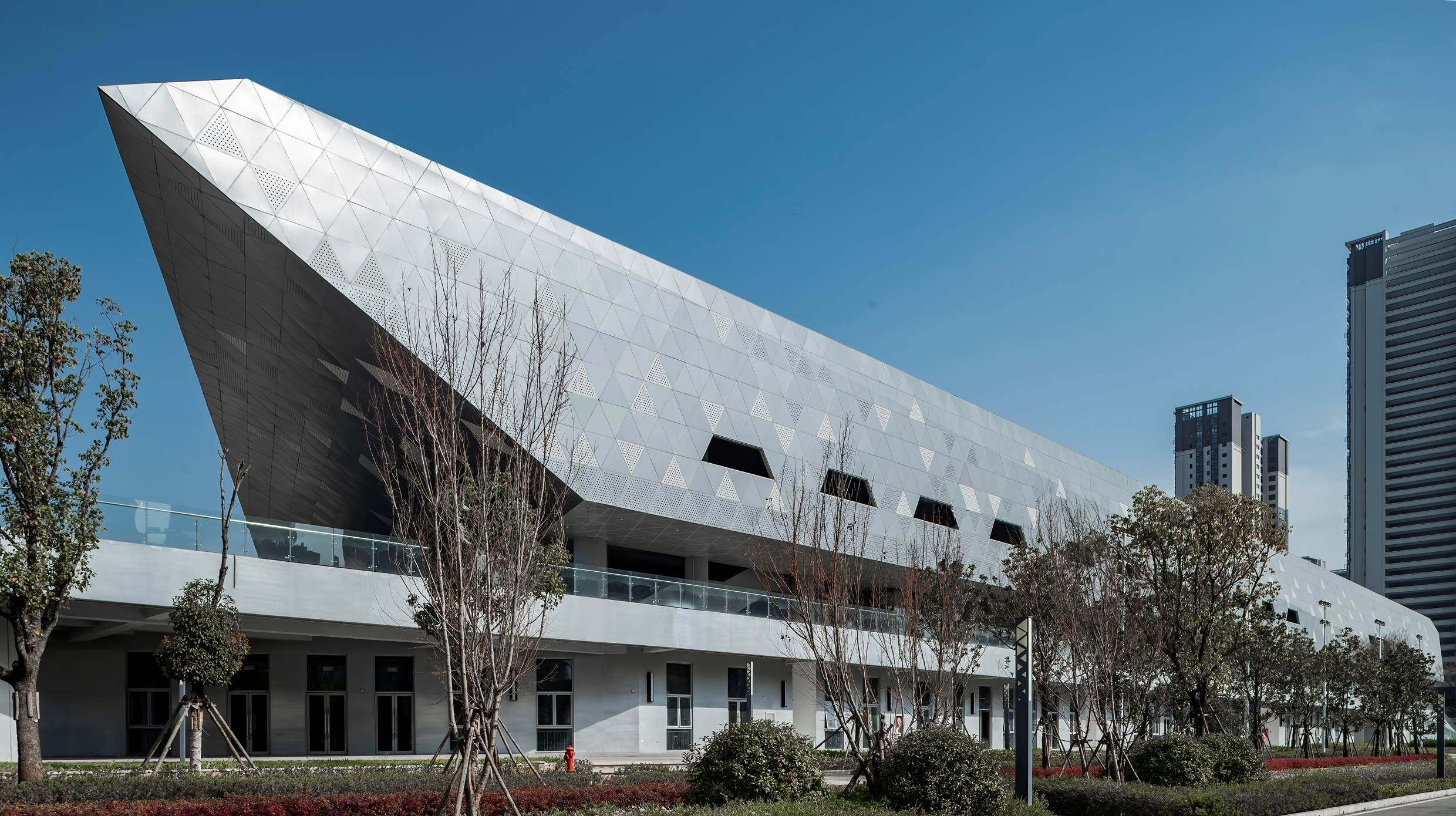

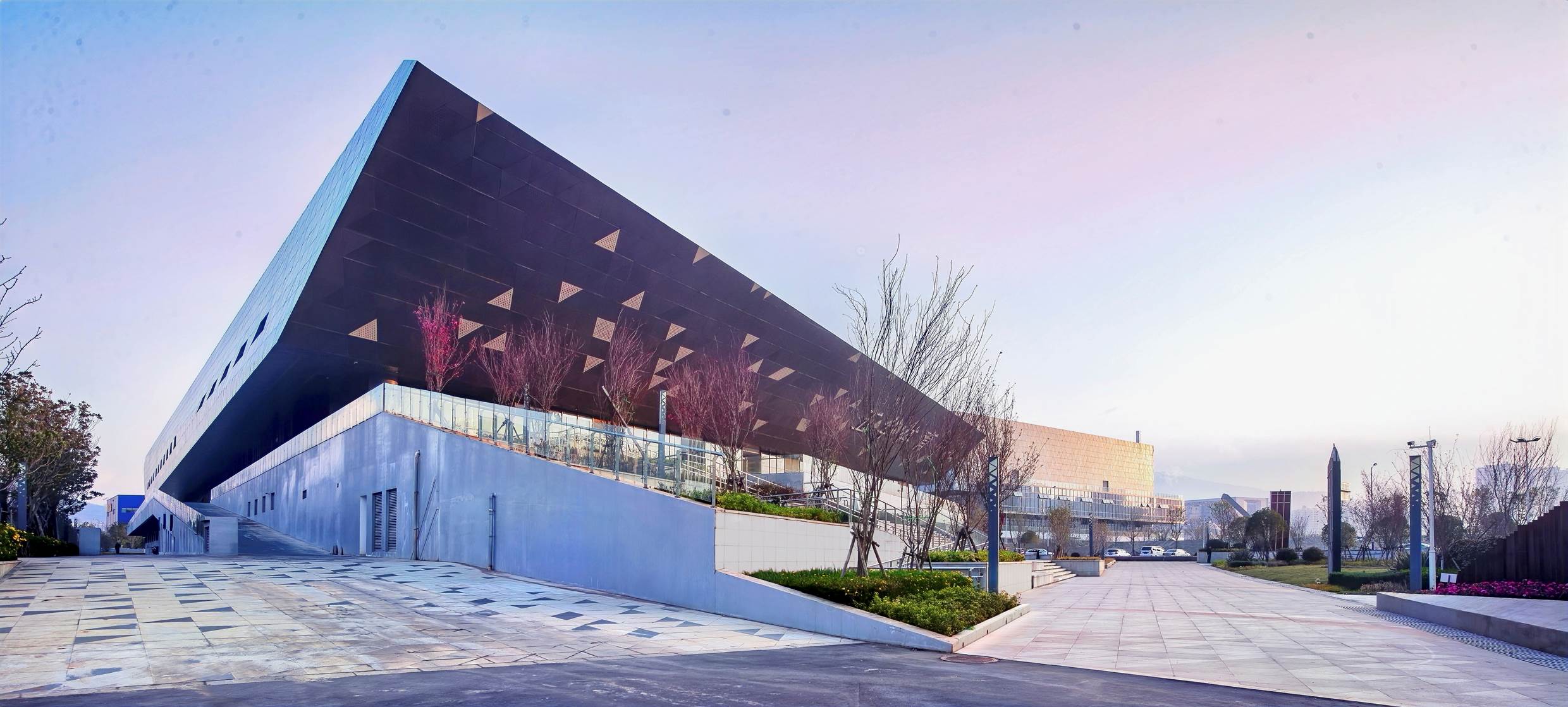

建筑立面抽取滇池池面的水波三角形形態形成立面設計基本形式，設計依據陽光強度不同產生不同的視覺效果、呼應著滇池水面上的粼粼波光，通過不斷變化的光與影效果，達到“粼粼波光”、“汪汪積水光連空、“重疊細紋晴漾紅”之設計寓意。
本工程南北兩側存在11~18米大懸挑，東西兩側有4~5米懸挑，游泳館存在29米跨度框架結構，籃球場上空存在58米網架結構；結合建筑功能和造型合理選擇結構體系和結構構件設計為項目核心內容。
本項目通過在項目設計前期做好完善的 BIM 實施規劃，構建全專業BIM模型，充分發揮基于 BIM 技術可視化、信息化的技術優勢，實現項目建設全過程的高效協同、精細化設計的實施理念；通過先試后建，在設計數據模型中發現并解決項目建設過程中可能存在的問題，提升項目團隊對項目的統一認知及項目管控能力，有效降低成本、提升項目實施效率以及建設品質。

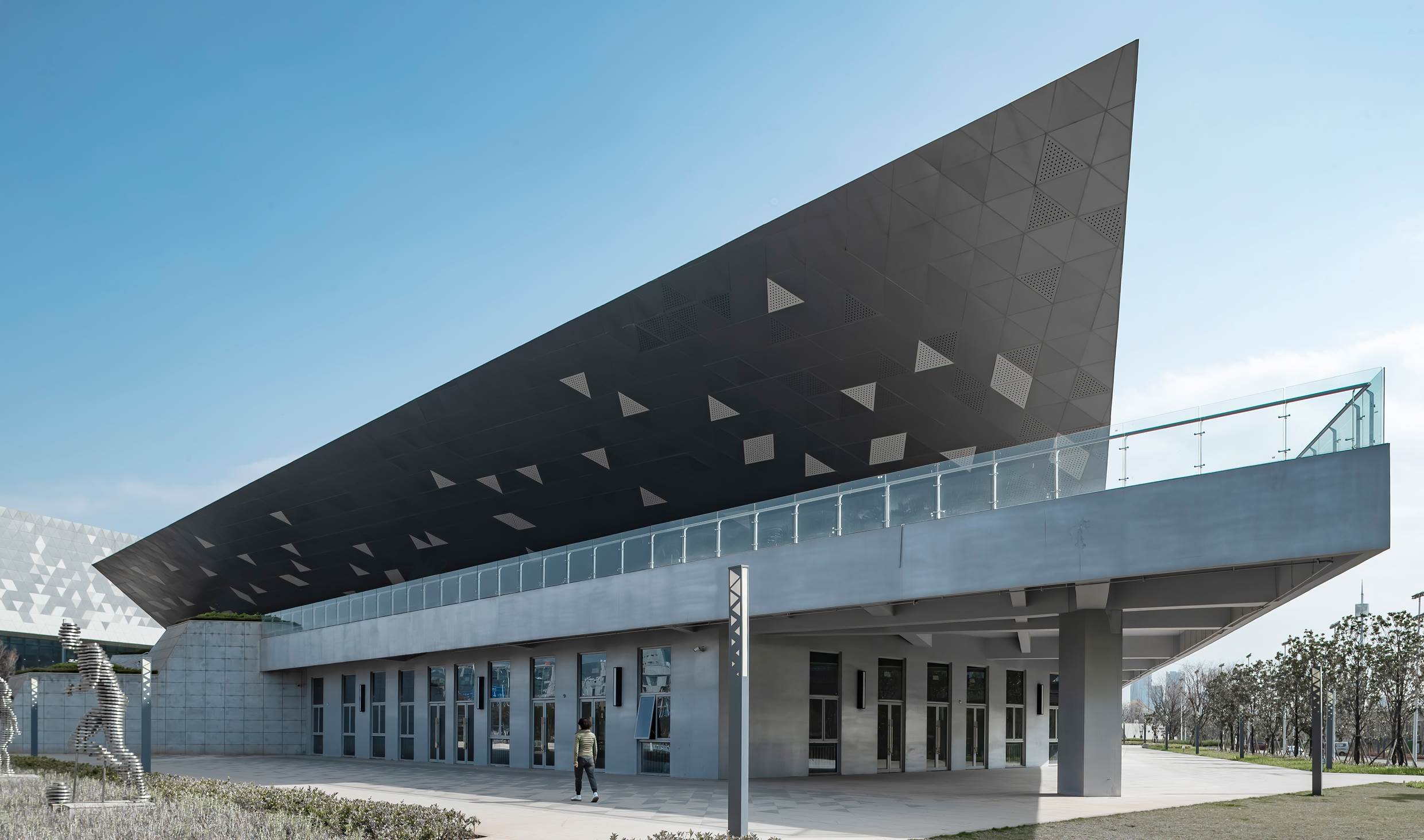

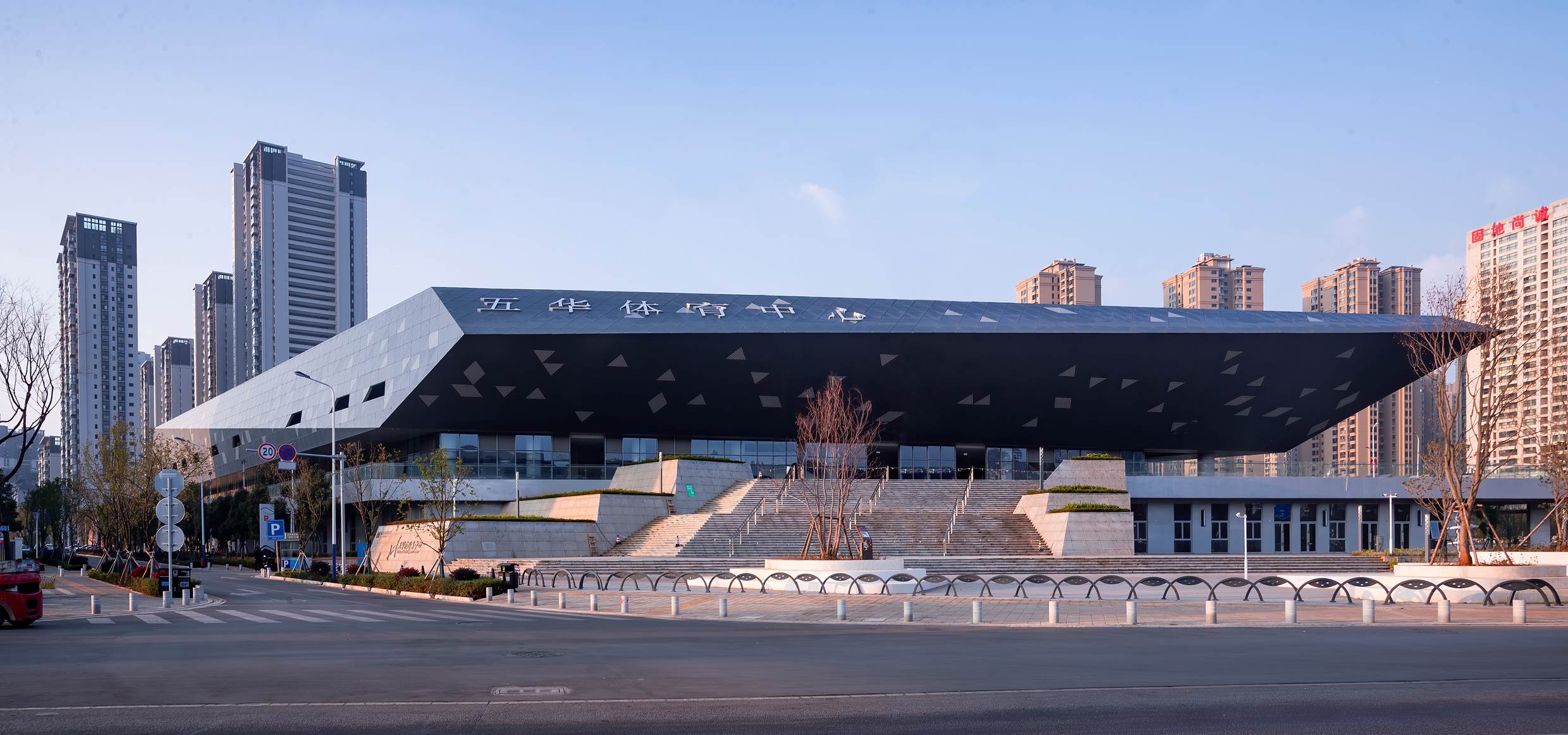

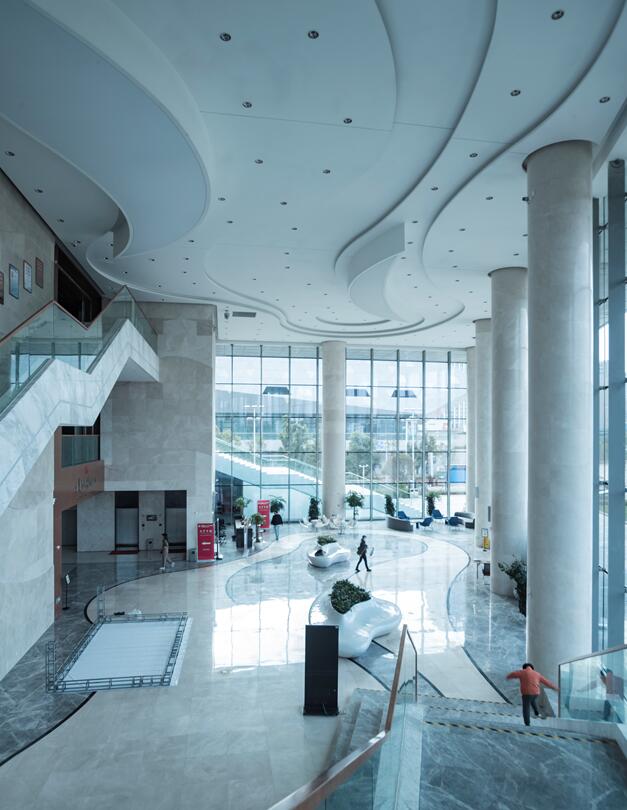

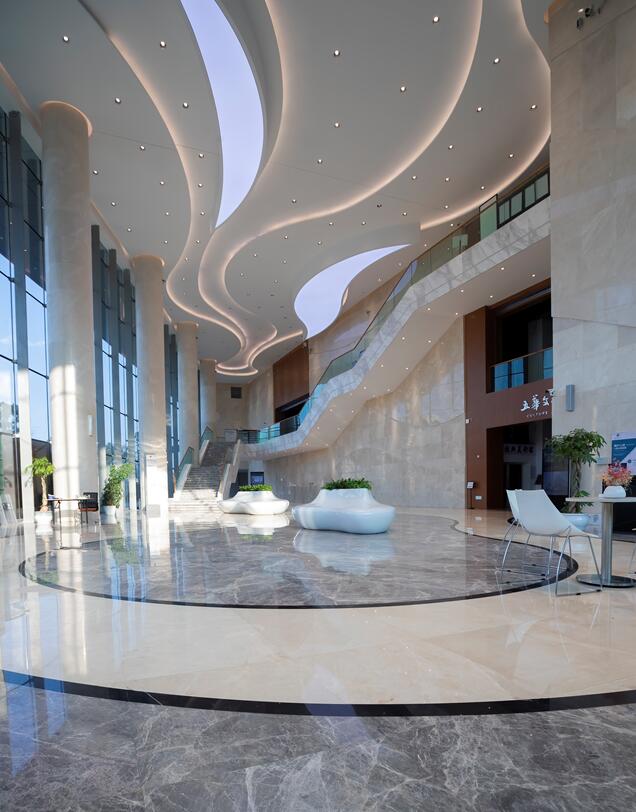

建筑設計技術特色：設計充分考慮了場地周邊情況，結合項目功能需求，室內外連通采用大樓梯，設置樓層空曠大平臺，平臺頂設置11~18米懸挑大雨棚，通過功能、形體、立面色彩等形成體育館三維異形空間形狀。建筑立面采用外掛金屬板材的表皮設計形式，以菱形為基礎切分為標準的三角形單元網格，通過材質、色彩、明暗變化等現代設計手法的運用達到設計意向效果。
體育館北側緊鄰主干道王筇路，設置地標性的主入口廣場，凸顯門戶形象；在地塊中部，將體育中心和文化藝術中心通過市民廣場和社區廣場串聯在一起，形成帶狀活力軸，開放給市民；同時，將整個地塊的邊界與城市綠地融合，打造線性公園，串聯整個場地，營造休閑、生態的景觀環境。
結構設計技術特色：本項目位于8度(0.20g)第三組，Ⅲ類場地，屬于標準設防類多層公共建筑。功能包含29.0米跨度游泳館、58米跨度籃球館，懸挑11~18米造型。建筑功能空間較高，立面造型復雜等因素，結構采用型鋼混凝土框架結構+網架+外伸桁架結構體系，外伸桁架高度為8.5米高，有弦桿和腹桿組成，桁架與桁架之間設置剛性系桿和水平支撐，確保側向風荷載和地震作用下的結構安全，基礎采用柱下或墻下樁基承臺+預應力混凝土管樁。
項目存在扭轉不規則、側向剛度不規則、樓板局部不連續、穿層柱和大懸挑等屬于特別不規則多層建筑；對關鍵構件進行性能化設計，大跨度梁柱和外伸桁架相連梁柱抗震等級提高一級，滿足多遇地震彈性、設防地震抗剪彈性抗彎不屈，罕遇地震輕度損壞，樓板薄弱位置采用中震彈性設計。對于大跨度區域進行舒適度分析，滿足正常使用要求。整體結構采用YJK2.0進行設計，采用ETABS2016進行整體結果復核，其中網架采用3D3SV14.0和MST軟件進行包絡設計，外伸桁架采用3D3SV14.0和YJK整體模型進行包絡設計。
項目南北兩側大懸挑采用裝配式鋼結構外伸桁架，從工廠加工現場拼裝，可以有效保證結構精度要求、構件和焊縫工廠化生產質大幅度提高、取消現場高位腳手架搭建大幅度縮短建設工期、現場螺栓拼接減少人力需求。屋面網架采用四點支撐現場拼裝，通過施工模擬計算滿足結構安全，裝配式鋼結構在項目中起到質量好、節能環保、縮短工期、節約人力，最大優勢是提高抗震性能。
項目采用BIM技術，通過建筑設備與結構碰撞檢查，解決管線與結構構件沖突，特別解決管線與型鋼混凝土構件沖突，提前開洞或避讓，避免了很多管線凈高不足情況。對于特殊位置提前通過BIM三維模型進行技術交底，如現場管溝預留、屋面虹吸管道箱體空間提前預留、檢修棧道安裝要求、燈光音響定位等
設備設計技術特色：
給排水專業：
體育中心為體量大、功能復雜的特殊建筑，結合建筑外立面效果和使用功能需求，給排水專業進行了如下特色設計：
1、雨水系統：因屋面面積較大，為避免采用常規雨水系統立管過多，影響體育中心場心使用功能及整體外形效果，故采用滿管壓力流多斗系統排水技術，壓力流雨水管材采用新型高密度聚乙烯管道及管件。
2、消防系統：因體育中心場心為高大凈空場所，設置普通自動噴水滅火系統無法滿足消防要求，故采用大空間智能滅火裝置自動掃描高空水炮系統，利用探測裝置進行自動探測、跟蹤、定位，自動射流滅火保證消防安全。

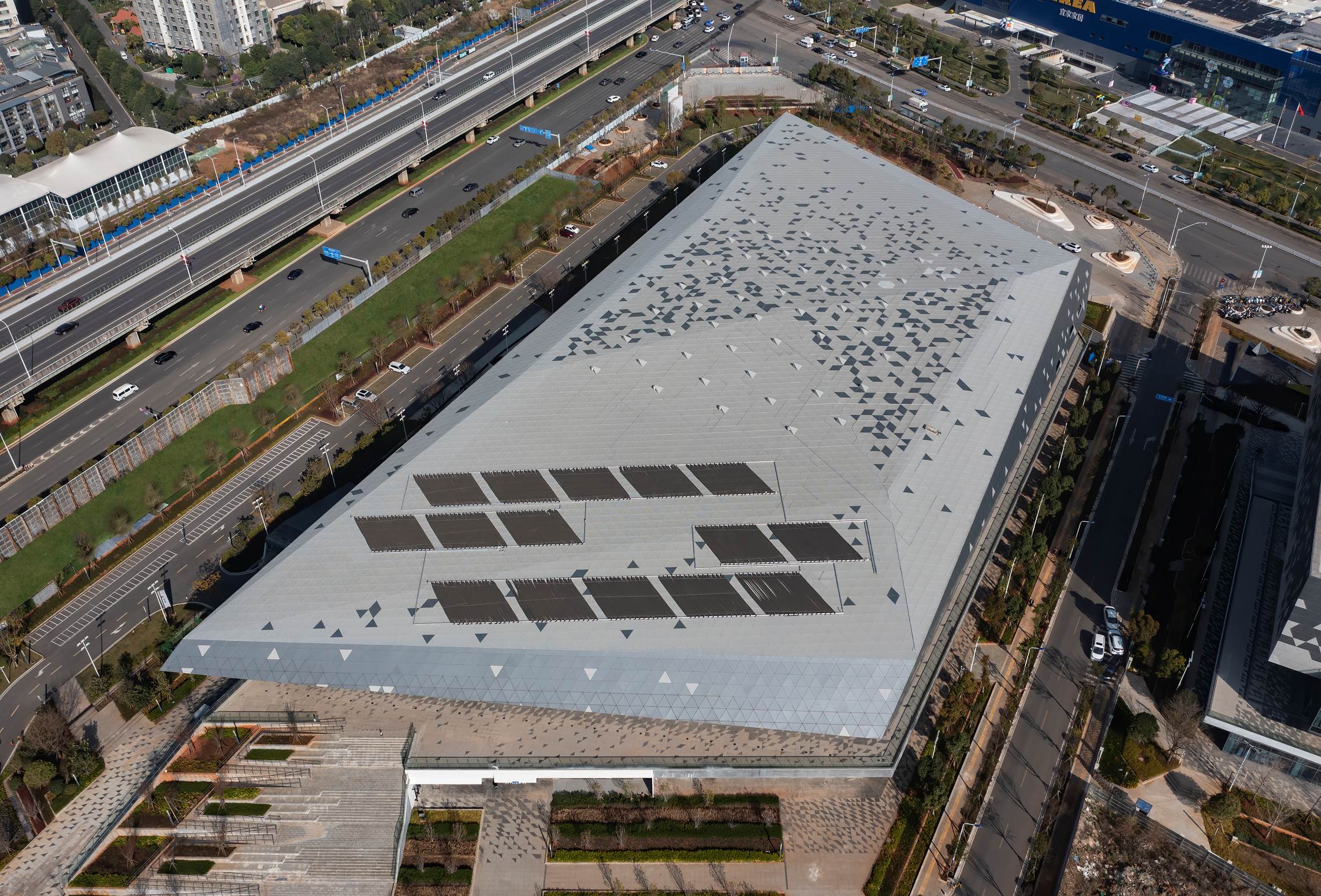

3、熱水系統：充分利用可再生能源，采用除濕空氣源熱泵聯合屋頂太陽能供熱技術，為保證屋頂三角形單元網格效果，采用太陽能與建筑一體化設計理念，太陽能集熱板結合屋面造型進行設計，熱水水箱及相關設備均設于地下室，減少對屋面的影響。
4、海綿城市設計：采用“滯”“蓄”“用”為主的海綿城市技術措施，綜合采取下凹綠地、透水鋪裝、雨水花園、調蓄池等LID設施利用雨水。
5、機電抗震設計： 本建筑進行了給排水抗震設計，將管網震害控制在局部范圍內，避免造成次生災害，并便于搶修和迅速恢復使用。
6、BIM技術運用：本項目進行BIM三維建模，通過數字信息仿真模擬管線所具有的真實信息，進行碰撞檢查，對機電綜合管線進行數據可視化設計。
7、給排水專業在滿足建筑舒適、適用、安全、衛生等要求下，嚴格遵循節能、節地、節水、節材和保護環境的原則進行設計。
電氣專業：
1、為解決體育館單體面積大、負荷分散等供電難題，該項目根據建筑平面布局、供電半徑、防火分區、工藝用電、能源中心、運行維護及市政電源進線位置等因素，最終確定電氣設備房的位置及數量。
2、為更可靠的保障體育場館賽事及公共人身安全，體育館在兩回市電的基礎上增設了柴油發電機作為第三電源。
3、體育館照明系統是體育館建筑電氣設計的核心系統，要綜合考慮體育建筑等級、使用功能、不同運動項目的照度要求、不同場地的單位功率密度限值。因此，選擇對應的標準，控制場地照明燈具的數量，避免不必要的投資，節省運行成本，從而節省能源。
4、根據體育場館高大空間的特殊性，常規感煙、感溫火災報警探測器已不能保護場館消防安全，體育場館高大空間采用紅外對射探測器配合圖像型火災報警探測器。
5、積極響應國家充電樁相關政策，地下車庫設置充電樁車位，為新能源汽車提供充電保障。
6、建筑電氣節能在適用性、實際性、安全性的基礎上節省無謂損耗的能量，采取先進技術成果和相應的措施節能使能耗降低。采用SCB18新一代高效節能變壓器；根據計算選擇最佳的導線截面及供電路由；選擇高效節能電動機，對于非消防電機采用變頻調速器；結合集中補償與就地補償?shù)姆绞綄β室驍?shù)進行補償；采用高能效的LED燈具并結合場所確定燈具控制方式。
暖通專業：
1、工程所在地屬溫和地區，冬無嚴寒，夏無酷暑，氣候條件良好。各房間通風設計本著“被動措施優先，主動措施優化”的原則，結合建筑設計，合理利用各種被動式通風技術強化自然通風，優化室內氣流組織，提高通風效率。既能滿足室內環境舒適度需求，同時也滿足節能環保的綠色建筑標準。
2、平時通風系統結合消防系統設置，保證消防安全的同時又滿足綠色建筑的要求。
3、設置機械通風的房間或區系統分區合理，管道布置合理，風速控制經濟以保證氣流組織。
4、選用高效低噪的通風設備，在滿足規范及使用功能的前提下，做到經濟合理，便于施工，運行科學。
5、針對暖通設備在運行過程中產生的噪聲、振動等因素對周圍環境的影響，在通風系統上設置了有效的消聲減振措施；同時對于排放的高溫、有害氣體設置了降溫凈化措施，處理達標后進行排放。
6、游泳池設置除濕空調系統，除濕熱泵自動運行，在通過除濕控制室內空氣相對濕度的同時，可給空氣加熱，池水加熱，空氣制冷。正常運行時，當濕度高于設定值時，除濕熱泵啟動。在需要加熱的季節，除濕熱泵可給空氣和池水加熱，當除濕熱泵提供熱量不足以維持空氣和池水溫度時，除濕熱泵自動輸出信號以啟動輔助熱源。在局部范圍內，避免造成次生災害，并便于搶修和迅速恢復使用。
7、人防平戰結合，保證平時系統運行的合理性同時也保證人防轉換的可靠性與實效性。
