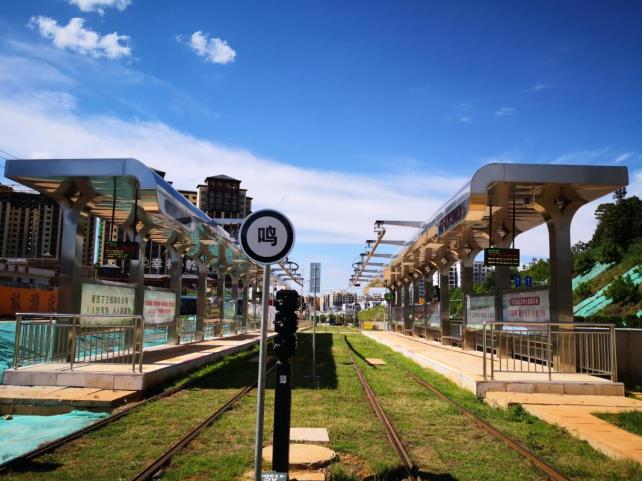

本項目4號線一期工程主線線路長15.892km、支線線路長5.241km，合計21.133km，路基段20.362km、橋梁長0.771km，共設置車站19座，全為地面站，最大站間距3.109km，最小站間距0.529km。全線設密納車輛基地一座，控制中心一座。正線共設變電所9座（有網段6座，無網段3座），車輛段設變電所3座（箱式變電所1座，土建式跟隨所2座），正線共設充電站13座。初步設計概算批復投資為27.979億元。
本項目串聯了普者黑火車站、普者黑景區以及丘北中心城區,覆蓋了主要客流通道,加強了城市交通與區域交通的一體化的銜接，將承擔沿線客流走廊內的大部分客流，發揮骨干公共交通的作用，本項目的建設對引導丘北城市規劃區空間布局結構、改善普者黑景區游客集散交通條件和提升景區品質、促進丘北旅游發展的、滿足城市交通發展需求、提高公共交通服務質量、完善丘北綜合交通體系、構建多元化客運交通結構、促進丘北產業結構升級及社會經濟發展、發展綠色交通、滿足景區環保和實現可持續發展具有重要的意義。
1、深入研究線路規劃內涵，有針對性優化線站位布置，重視“環境選線、地質選線”。“高鐵+有軌電車”的創新性設計，加強了城市交通與區域交通的一體化的銜接，承擔沿線客流走廊內的大部分客流，有效發揮骨干公共交通的作用。
2、本項目位于典型的喀斯特地貌區，地質條件非常復雜，是國內首個在復雜地質地區建設的現代有軌電車項目。文山州丘北縣地處喀斯特地質區，區內巖溶極度發育，為探明地下巖溶情況，通過詳細勘察和巖溶專項勘察，為工程設計提供了準確的基礎資料。設計中認真落實 “安全第一，地質選線”方針，采用有針對性的設計措施，通過優化平面、縱斷面，避讓不良地質，提高工程的施工和運營的安全性、可靠性，確保本項目安全實施。
3、本項目的建設實現了國內多個首創。是國內首批采用PPP建設模式的現代有軌電車項目，為今后國內類似工程提供相關經驗；是全國首個縣級城市建設的現代有軌電車項目，極具示范效應；是國內首個在革命老區、邊疆少數民族區建設的現代有軌電車項目，積極促進了邊疆少數民族的經濟發展；國內首個銜接高鐵站、國家5A級景區以及中心城區的現代有軌電車項目，通過優化行車運營組織和線站位布置方案，滿足不同的服務功能。
4、國內首個采用無網超級電容加鈦酸鋰電池混合供電來滿足線路長大坡度爬坡能力的現代有軌電車項目。本項目線路的平均站間距達1.5km，最大高差達56m，最大縱坡49‰。常規無網的超級電容的電量無法滿足本線大部分區間的運行，設計團隊創新性提出無網超級電容加鈦酸鋰電池混合供電方案，整車的電量可達33kwh，解決了線路的長大坡度運行供電問題。從運營后的效果看，列車牽引性能基本達到了設計要求。

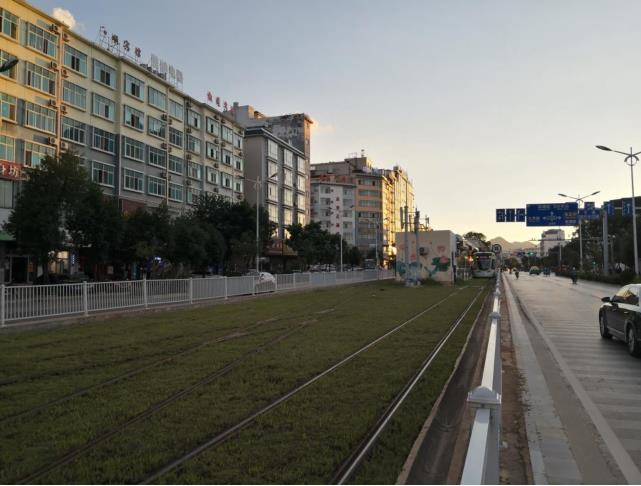

5、國內首個在城市中心區內采用整體道床、郊區采用碎石道床，且碎石道床段最長的現代有軌電車項目。為節約工程投資，設計中創新性提出整體道床和碎石道床相結合的軌道設計方案，城區段采用無碴軌道，越嶺地段采用碎石道床，工程投資直接費降低約5千萬元。
6、國內首個正線采用負荷均衡控制、車場采用充電自動控制技術的現代有軌電車項目。項目設計方案采用正線負荷均衡控制技術，通過對列車充電資源合理、有序分配，解決了多車同時充電對電網的沖擊影響，保證了有軌電車供電可靠性，在傳統供電系統對過負荷情況不能有效、及時干預的問題上取得了突破，無需人工監視，節約運營人員時間。此項技術獲得發明專利1項。

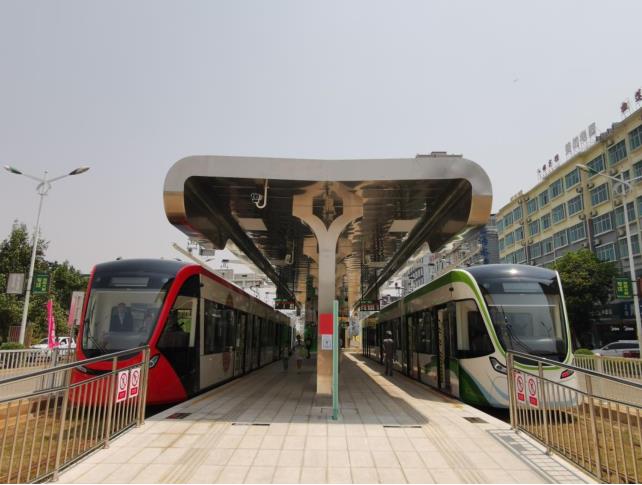

7、國內首個為實現與大型客流集散中心（游客服務中心）的客流組織相適應，采用全右線分離式站臺設置的終點站。普者黑5A景區每年游客量約500萬人次，已經投入使用的游客服務中心采用出、入分流的人流組織方案，為充分適應景區的人流流線、體現人性化和無縫換乘的設計理念，有軌電車工程設計中采用雙右線設置分離式上下客站臺，分別與其對應游客中心的人流出、入口，極大方便了乘客出行和換乘距離，上下客分離式站臺距離達250m。
8、本項目開通運營得到了國內多家官方媒體的宣傳報道，起到了良好的示范效應。“小城市、大交通”，本項目開通運營時人民日報、學習強國、一帶一路雜志、中國中鐵官網、云南網、昆明日報、昆明科創等多家國內權威官方媒體相繼進行宣傳和報道，起到了很好的示范和宣傳作用。
9、路基高挖方、深填方地段進行了技術攻關，多項技術獲得科技創新成果和自主知識產權。本項目高鐵站連接普者黑AAAAA景區的主線越嶺地段，地形起伏大、地面橫坡陡，為減少對山體造成大面積開挖、美化支擋結構的邊坡綠化效果，路基支擋結構設計時進行了科研立項并申請了自主知識產權，共獲得發明專利3項、實用新型專利2項，獲得中國交通運輸協會科技進步二等獎1項、湖南省科技進步二等獎1項。
10、以項目為依托編制的工程建設地方標準獲批并已經頒布實施。以項目為依托，編制的云南省工程建設地方標準《云南省有軌電車工程設計規程》、《云南省城市軌道交通巖土工程勘察規程》，統一了云南省有軌電車的設計標準，提升了中鐵二院在云南省勘察設計領域的知名度和影響力，助推現代有軌電車行業形成新的發展格局。
